ВСТАВКИ ЭЛЕКТРОИЗОЛИРУЮЩИЕ

Вставки электроизолирующие (ВЭИ) производства дочернего общества АО «Газпром оргэнергогаз» — ЗАО «Газкомпозит» — представляют собой трубопроводное неразъемное изделие, изготовленное и испытанное в заводских условиях, состоящее из двух металлических патрубков с соответствующими трубопроводу характеристиками и присоединительными размерами.

Предназначены для обеспечения электрического разъединения защищаемого электрохимической защитой трубопровода от незащищаемого, заземленного или имеющего собственную систему электрохимической защиты объекта, а также для электрического секционирования трубопроводов, проходящих в зоне воздействия блуждающих токов.

Применяются в трубопроводах, транспортирующих природные, искусственные и сжиженные углеводородные газы, нефть, нефтепродукты, не оказывающие коррозионного воздействия на металл труб, а также другие технологические среды.

Установлены на нефте- и газопроводах Российской Федерации, Казахстана, Армении и других стран.

В 2016 году была испытана разработанная ЗАО «Газкомпозит» и АО «Газпром оргэнергогаз» новая серия ВЭИ категорий А1 и А2, обеспечивающая повышенные прочностные характеристики по сравнению с требованиями, установленными в утвержденных ПАО «Газпром» «Временных технических требованиях к вставкам (муфтам) электроизолирующим», обладающая более высоким запасом прочности в сравнении с ВЭИ категории А по давлению (на 30%) и по допустимому эксплуатационному изгибающему моменту (до 100 % и более).


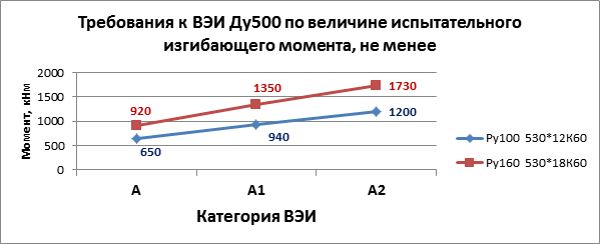

Характеристики ВЭИ категорий А, А1, А2 по величине разрушающего изгибающего момента
при действии рабочего давления

Для заказа ВЭИ необходимо оставить заявку по адресу — http://gazkompozit.ru/on_line_order

Стационарная система дистанционного мониторинга напряжённо-деформированного состояния трубопроводов

Стационарная система мониторинга потенциально-опасных участков трубопроводов на базе интеллектуальных вставок (СМ ИВ), созданная АО «Газпром оргэнергогаз» по техническому заданию ПАО «Газпром», производится на территории Российской Федерации из отечественных комплектующих, работает на собственном программном обеспечении, является интеллектуальной собственностью АО «Газпром оргэнергогаз» и не подлежит внешним экономическим санкциям.

СМ ИВ — это единственная из существующих систем, позволяющая контролировать и учитывать «строительные нагрузки», т.к. она врезается в трубопровод с известными «нулевыми» показателями датчиков. Монтаж иных систем мониторинга ведется уже после «захлеста» трубопровода, поэтому значение «строительного» НДС не учитывается. (Практика показывает, что при укладке трубопровода НДС может достигать 25% от предельно допустимого значения).

НАЗНАЧЕНИЕ:

Система предназначена для осуществления непрерывного контроля НДС трубопроводных конструкций за счёт:

  • измерения величины деформаций, возникающих в расчётных сечениях потенциально опасных участков линейной части магистральных газопроводов в режиме реального времени
  • измерения величины деформаций элементов трубопроводной обвязки КС, ГРС и пр.
  • расчёта уровней механических напряжений и контроля превышения ими допустимых величин.

Контрольный пункт системы мониторинга НДС газопровода «Россия — Турция»


КОНТРОЛИРУЕМЫЕ ПАРАМЕТРЫ:

  • Статические механические деформации и перемещения трубопроводных конструкций
  • Динамические нагрузки в трубопроводах
  • Температура поверхности конструкции
  • Сопутствующие параметры (потенциал ЭХЗ, транзитный ток катодной защиты, состояние пластин датчика скорости коррозии и т.д.)

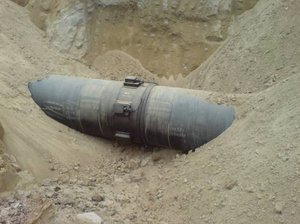

Интеллектуальная вставка в газопроводе «Сахалин-Хабаровск-Владивосток» о. Сахалин.


ОСНОВНЫЕ ПРЕИМУЩЕСТВА:
  • Контроль параметров в реальном времени
  • Возможность интеграции в действующие системы телемеханики, включая ИСТС «ИНФОТЕХ»
  • Увеличение надёжности за счёт применения недоступных в полевых условиях заводских условий изготовления
  • Повышение достоверности измерений за счет возможности заводской калибровки всей системы в целом
  • Учёт строительных напряжений, устойчивость к трассовым условиям монтажа, позволяющая проводить его в темпе строительства трубопровода
  • Антивандальное исполнение
  • Защищенность от помех и агрессивных внешних воздействий за счёт применения волоконно-оптических технологий
  • Использование технических средств российских производителей

СОСТАВ СИСТЕМЫ:

  • Интеллектуальные вставки с серией различных датчиков, осуществляющих контроль деформации линейной части трубопроводов
  • Группы датчиков, осуществляющих контроль деформации узлов КС и ГРС
  • Мини- контрольные пункты, принимающие сигналы от интеллектуальных вставок и датчиков любого типа (в том числе с волоконно-оптическими выходами)
  • Сервер системы мониторинга, осуществляющий обработку, хранение и передачу информации в систему телемеханики

ПАТЕНТНАЯ ЧИСТОТА

Способ и устройство интеллектуальной вставки защищены патентом Российской Федерации №2247958 «Способ дистанционного контроля и диагностики состояния конструкции и инженерных сооружений и устройство для его осуществления».

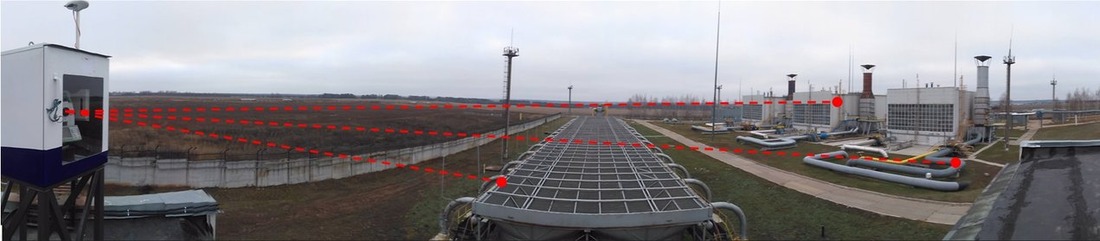

ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА МОНИТОРИНГА СОСТОЯНИЯ ФУНДАМЕНТОВ, СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ И ТРУБОПРОВОДОВ КОМПРЕССОРНЫХ ЦЕХОВ



Предназначена для проведения периодического контроля оборудования и строительных конструкций компрессорных цехов в рабочих режимах эксплуатации, в том числе: несущих конструкций укрытий ГПА, технологических трубопроводов основного назначения, а также их опор для надземных обвязок газоперекачивающих агрегатов, аппаратов воздушного охлаждения, пылеуловителей (включая выхлопную и воздухозаборную шахты), подземных коллекторов.

Разработанный АО «Газпром оргэнергогаз» опытный образец системы мониторинга состояния фундаментов, строительных конструкций и технологических трубопроводов компрессорных цехов установлен на КС «Арская» ООО «Газпром трансгаз Казань».

Интеллектуальная система мониторинга предназначена для проведения периодического контроля в рабочих режимах эксплуатации оборудования и строительных конструкций компрессорных цехов с целью обеспечения требований их безопасной эксплуатации, в том числе:

  • несущих конструкций укрытий ГПА;
  • технологических трубопроводов основного назначения, а также их опор для надземных обвязок газоперекачивающих агрегатов, аппаратов воздушного охлаждения, пылеуловителей (включая выхлопную и воздухозаборную шахты);
  • подземных коллекторов.

Состоит из измерительного (нижнего) и аналитического (верхнего) уровней.

Нижний уровень представляет собой комплекс измерительных подсистем, включающий:

  • подсистему измерения координат трубопроводной обвязки, оборудования КЦ и несущих конструкций укрытий ГПА на базе роботизированного тахеометра и отражающих элементов;

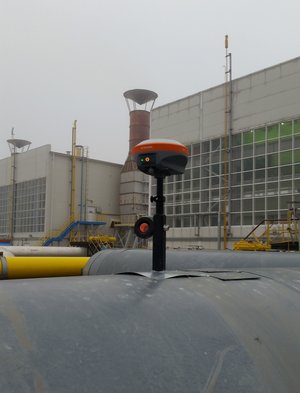

  • подсистему измерения координат трубопроводной обвязки и оборудования КЦ на базе GNSS антенны;
  • подсистему измерения углов наклона несущих конструкций укрытий ГПА на базе оптоволоконных инклинометров;

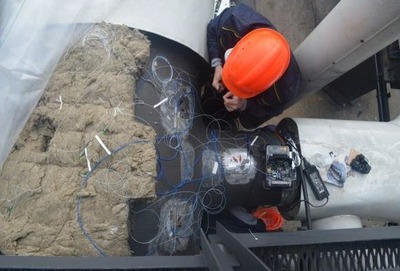

  • подсистему измерения деформации трубопроводной обвязки на базе волоконно-оптических датчиков деформации.

Верхний уровень состоит из:

  • подсистемы сбора, обработки и анализа данных;
  • автоматизированного рабочего места оператора;
  • система поз.

Интеллектуальная система мониторинга позволяет контролировать параметры перемещений и напряженно-деформированного состояния оборудования и строительных конструкций компрессорных цехов с целью обеспечения требований безопасной эксплуатации оборудования и трубопроводов.

ПОМЕХОУСТОЙЧИВЫЙ ПРЕОБРАЗОВАТЕЛЬ ДИСКРЕТНЫХ ВХОДОВ ППДВ-8.

Предназначен для преобразования дискретных сигналов постоянного напряжения 220В в сигналы постоянного напряжения 24В. Позволяет повысить помехоустойчивость работы АСУ объектов энергоснабжения.

Помехоустойчивый преобразователь дискретных входов ППДВ-8 предназначен для преобразования дискретных сигналов постоянного напряжения 220В в сигналы постоянного напряжения 24В. Его применение позволяет повысить помехоустойчивость работы АСУ объектов энергоснабжения.

Устройство ППДВ-8 а), установка в шкафу УСО б) и его характеристика в)


Прохождение ложной информации на рабочую станцию без ППДВ-8 а) и ее подавление при использовании ППДВ-8 б)

а) Источником ложной информации являются замыкания на землю в сетях оперативного постоянного тока, вызывающие перезаряд емкостей сети и емкостей между цепями вторичной коммутации, что сопровождается появлением помех на дискретных входах и их срабатыванием. Ложная информация попадает на верхний уровень АСУ, в результате чего на экране рабочей станции наблюдается нереальная картина, например, отражение на мнемосхеме самопроизвольного переключения разъединителей на открытой подстанции.

Именно для предотвращения этих явлений предназначены разработанные АО «Газпром оргэнергогаз» помехоустойчивые преобразователи дискретных входов ППДВ-8 (рис. б).

Устройство имеет две дополнительные функции. Первая — кратковременное повышение входного тока до 12 мА (вместо обычного 4–5 мА) при появлении входного сигнала, что способствует уверенному пробиванию оксидной пленки на контактах сигнального реле и четкому приему сигнала. Вторая — снижение сопротивления между входом и минусом оперативного тока при отсутствии входного сигнала, при котором штатное устройство контроля изоляции в сети постоянного тока может зарегистрировать появление «земли» со стороны этого входа.

Наличие сигнализации замыканий на землю в оперативных цепях при применении ППДВ-8

Приемопередатчик дискретных команд для логической защиты линий (ППДК-О)

ППДК а) и шкаф с ППДК б)

Применяется для быстродействующей логической защиты линий (ЛЗЛ) электропередач напряжением 6–10 кВ, например, линий, связывающих электростанцию с энергосистемой на генераторном напряжении.

ЛЗЛ отличается простотой исполнения. По ее концам устанавливаются комплекты цифровых РЗА с функцией максимальной токовой направленной защиты, ориентированной на срабатывание при КЗ на линии. Органы направления мощности имеют память для исключения «мертвой зоны» при близких КЗ, когда напряжение может снизиться до нуля. Между этими комплектами устанавливается связь с помощью приемопередатчиков дискретных команд ППДК (рис. 1). При КЗ на линии мощность КЗ направлена от шин электростанции и шин подстанции энергосистемы в линию. Обмениваясь информацией с помощью приемопередатчиков, обе защиты с помощью разработанной и реализованной в терминалах логики дают команду на отключение линии. Таким образом, обеспечивается абсолютная селективность ЛЗЛ. Время действия защиты с учетом работы приемопередатчиков и привода выключателя составляет не более 150 мс.

Поясняющая схема логической защиты линии

При использовании телефонной линии ее длина может составлять до 5 км (до 14 км по отдельному заказу), при использовании оптической — до 50 км. ППДК отличается от существующих аналогов отсутствием частотной модуляции сигналов, за счет чего удалось уменьшить габариты устройства, сделать более надежным процесс приемопередачи, существенно уменьшить стоимость.

АППАРАТУРА ПЕРЕДАЧИ СИНХРОИМПУЛЬСОВ ЕДИНОГО ВРЕМЕНИ

Предназначена для передачи синхроимпульса единого времени от приёмника Глонасс/GPS или часового сервера по оптоволоконной линии связи на цифровые терминалы релейной защиты и контроллеры АСУ электроснабжения для синхронизации внутренних часов этих устройств с мировой системой единого времени.

Аппаратура передачи синхроимпульсов единого времени

Аппаратура предназначена для передачи синхроимпульса единого времени от приёмника Глонасс/GPS или часового сервера по оптоволоконной линии связи на цифровые терминалы релейной защиты и контроллеры АСУ электроснабжения для синхронизации внутренних часов этих устройств с мировой системой единого времени.

Аппаратура состоит из:

  • передатчика синхроимпульсов ПДСИ;
  • приёмника синхроимпульсов ПМСИ;
  • разветвителя синхроимпульсов РВСИ.

В современных системах АСУ Э предусматривают передачу синхроимпульсов единого времени по специальным каналам, по которым синхроимпульсы подаются на дискретные входы терминалов РЗА и контроллеров. При этом точность привязки событий составляет 1 — 2 мс. В неадаптированных АСУ Э эти каналы представляют из себя провода, протянутые от приемника точного времени до распредустройств. Эти провода фактически являются антенной, через которую помехи попадают в терминалы. Последствия могут быть непредсказуемы. Поэтому в адаптированных АСУ-Э эти каналы заменены на оптические с применением передатчиков и приемников синхроимпульсов единого времени. Такие устройства разработаны и выпускаются в АО «Газпром оргэнергогаз».

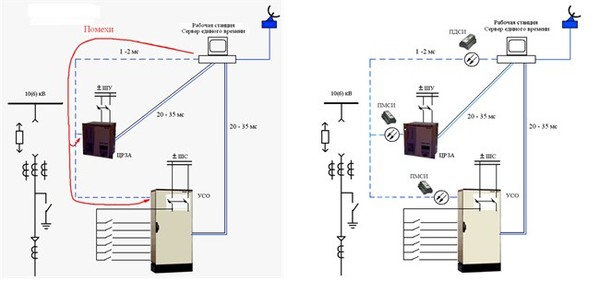

Передача синхроимпульсов единого времени без использования аппаратуры передачи а) и с использованием аппаратуры передачи б)

Подключение приемников на дискретный вход терминала выполняется проводами небольшой длины, а для исключения наводок вход терминала закорочен в приемнике. В момент подачи сигнала закоротка автоматически отключается, а после передачи сигнала вновь восстанавливается.

УСТРОЙСТВО ПЕРЕДАЧИ ДИСКРЕТНЫХ СИГНАЛОВ ПО ОПТИЧЕСКОЙ ЛИНИИ СВЯЗИ УПДС-О

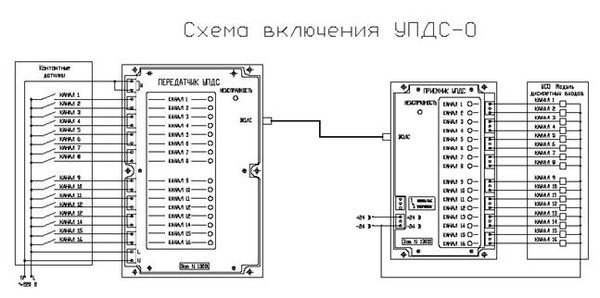

Устройства передачи дискретных сигналов (УПДС), обеспечивает передачу 16-ти дискретных сигналов переменного напряжения 220 В 50 Гц путём преобразования их в последовательный код и передачу по оптической линии с удаленных на расстояние до 2 км контролируемых объектов на центральный пост АСУ для подключения к устройствам сопряжения с объектом (УСО) с дискретными входами, рассчитанными на входное напряжение =24В. Наличие входного сигнала индицируется светодиодными индикаторами.

УПДС-О состоит из следующих блоков: УПДС-ПД — передатчик, УПДС-ПМ — приемник.

КОМПЛЕКСЫ СНАРЯДОВ ДЛЯ ВНУТРИТРУБНОЙ ДЕФЕКТОСКОПИИ ГАЗОПРОВОДОВ Ду 273…1400 ПРОИЗВОДСТВА «САРАТОВОРГДИАГНОСТИКИ» — ФИЛИАЛА АО «ГАЗПРОМ ОРГЭНЕРГОГАЗ»

Основное и вспомогательное оборудование внутритрубной дефектоскопии (57 видов, объединенных в 10 комплексов и основанных на применении магнитного вида неразрушающего контроля) производства «Саратоворгдиагностики», филиала «АО „Газпром оргэнергогаз“, обеспечивает последовательную реализацию таких технологических операций, как очистка внутренней полости, профилеметрия и дефектоскопия контролируемых участков газопровода.

Результаты проведенной ВТД используются для решения следующих задач диагностического обслуживания газопроводов:

  • ранжирования участков по техническому состоянию;
  • планирования видов и объемов ремонтных работ на газопроводах;
  • обоснования решения о возможности и условиях дальнейшей эксплуатации газопроводов (допустимых режимах работы, сроках проведения технического диагностирования);
  • прогнозирования технического состояния газопроводов.

Производственные мощности АО «Газпром оргэнергогаз» позволяют выполнять внутритрубную дефектоскопию газопроводов порядка 4500 — 5000 км в год.

В ближайшее время планируется ввод в эксплуатацию профилемера НПУ-1400 и магнитного внутритрубного дефектоскопа УМДП-1400.

Парк основного оборудования

СКАНЕРЫ-ДЕФЕКТОСКОПЫ КНО 1200–1400 ДЛЯ НАРУЖНОГО ОБСЛЕДОВАНИЯ МАГИСТРАЛЬНЫХ ГАЗОПРОВОДОВ Ду 1200–1400 ПРОИЗВОДСТВА «САРАТОВОРГДИАГНОСТИКИ» — ФИЛИАЛА АО «ГАЗПРОМ ОРГЭНЕРГОГАЗ».

Сканеры-дефектоскопы КНО 1200–1400, принцип действия которых основан на вихретоковом и магнитном методах диагностирования дефектов, предназначены для автоматизированного контроля основного металла и сварных соединений магистральных газопроводов Ду 1200–1400.

Основные преимущества по сравнению с известными аналогами:

  • Меньшие габариты и большая мощность;
  • Время монтажа из транспортного положения до начала работы — 60 минут;
  • Длительность непрерывной работы без дозаправки — 8 часов;
  • Возможность передачи полученных данных контроля по беспроводному каналу связи;
  • Экспресс-анализ результатов контроля в режиме реального времени;
  • Предоставление отчета на следующий день.
